Волнистые пружины

Волновые пружины от STAMO

В нашем каталоге представлены различные наименования пружин crest-to-crest с плоскими торцами. Данные пружины во многом аналогичны витым пружинам с отшлифованными торцами.

Нашу продукцию отличает ряд параметров: габариты и жесткость пружины, размер отверстия между витками, усилие пружины и пр. Все модели представлены в таблице, что позволяет быстро отыскать подходящую пружину. Кроме того, можно воспользоваться удобным фильтром по параметрам. Для получения дополнительной информации рекомендуем обратиться к нашим консультантам.

Виды и особенности волновых пружин

Существует несколько разновидностей волновых пружин. В большинстве случаев, их ребра изготавливаются из плоской проволоки, однако есть и другие варианты. Вот несколько основных видов волнистых пружин:

• одновитковые пружины с зазором или перекрытием (состоят из одного витка-ребра, концы которого могут перекрывать или не перекрывать друг друга);
• пружины wavo (из проволоки круглого сечения);
• пружины crest-to-crest, «вершина к вершине» (многовитковые пружины, ребра которых смещены относительно друг друга на половину длины волны);
• пружины crest-to-crest с плоскими торцами (аналогичны предыдущим, но торцы дополнительно закрыты плоской проволокой);
• сдвоенные пружины (каждый виток сдвоен);
• многослойные пружины (витки представляют собой цельную ленту, а потому не требуют дополнительной сборки);
• линейные и радиальные расширители (представляют собой волнообразную ленту или кольцо) и пр.

Каждый вид волновых пружин имеет определенные особенности. Например, пружины crest-to-crest с плоскими торцами удобны при креплении к деталям, сдвоенные пружины выдерживают большие нагрузки, пружины wavo могут компенсировать температурный люфт и т.д.

Применение волновых пружин

Благодаря большому разнообразию видов и хорошим техническим качествам сфера применения волнистых пружин широка. В частности, они являются элементами:

• подшипников и поршневых насосов;
• электрических разъемов и водопроводных кранов;
• регулирующих и предохранительных клапанов и многих других механических изделий.

Главным достоинством волновых пружин является их компактность, что позволяет уменьшить размеры узла до 50%, тем самым снижая его материалоемкость и стоимость. К плюсам также относятся высокая твердость пружин и их устойчивость к деформации при температурных перепадах.

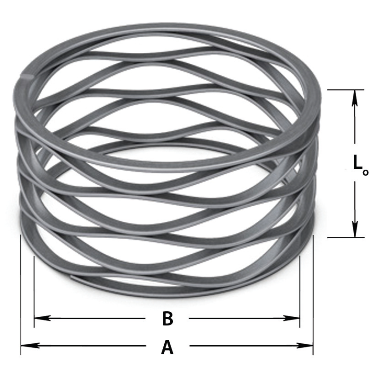

Основные параметры измерения волнистых пружин:

• А - диаметр отверстия (мм);
• В - Осевой диаметр (мм);
• с – Жесткость пружины (Н./мм);
• Lo - Свободная длина (мм);
• Ln - Длина нагруженной пружины при динамической нагрузке (мм);
• Fn - Усилие пружины (Н).
