Варианты применения полиуретановых изделий в штамповке

За рубежом (в США, Англии, Германии, Японии и др.) в последнее время вместо резины для изготовления рабочих деталей штампов успешно используется полиуретан. Полиуретан обладает высоким сопротивлением разрыву, высокой износоустойчивостью и способностью выдерживать большое давление наряду с большой эластичностью, маслостойкостью и теплостойкостью. Полиуретаны имеют следующие физико-химические свойства: твердость по Шору А 65-94, сопротивление разрыву 270-350 кг/см2 (27-35 МПа) удлинение при разрыве 230-700%, ударная вязкость 14-120 кгсм/см2. Стойкость против старения у полиуретановых эластомеров в несколько сотен раз выше, чем у натурального и синтетического каучуков.

В табл. 1 дана классификация процессов и операций, выполняемых в штампах нового типа (использован полиуретан), в зависимости от характера деформаций.

Каждый раздел классификатора состоит из ряда технологических операций, которые выполняются с помощью специальной, групповой и универсальной технологической оснастки.

Полиуретан можно применять в различных отраслях промышленности, заменять им резину, различные пластики, и некоторые металлы.

Особенности полиуретана:

• сочетание пластичности с твёрдостью;
• высокое сопротивление истиранию;
• высокое сопротивление на разрыв – раздир;
• способность выдерживать высокую нагрузку сжатия (до 25-30 кг / мм2);
• высокая стойкость при ударных нагрузках;
• стойкость к действию масел, разбавленных кислот и других веществ.

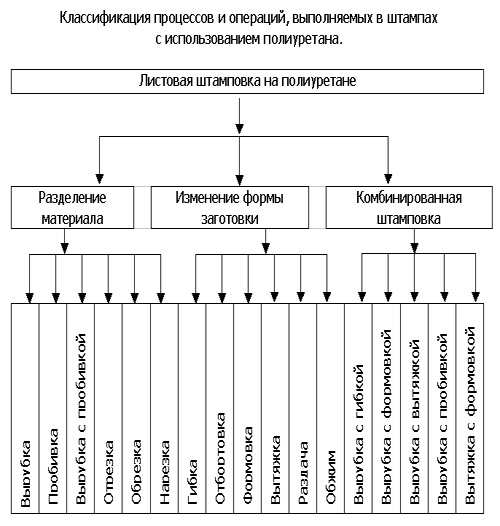

Таблица 1. – Классификация процессов и операций, выполняемых в штампах с использование полиуретана.

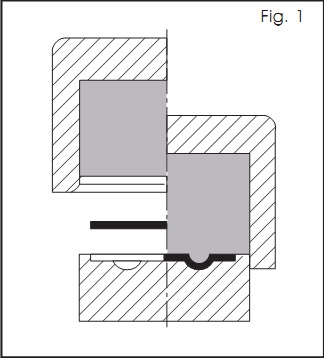

Рисунок 1. – Выдавливание с помощью полиуретанового буфера

Полиуретановый буфер необходимо содержаться внутри твердой структуры из стали. Желательно  использовать медленные пресса и хороший тоннаж по отношению размеров куска.

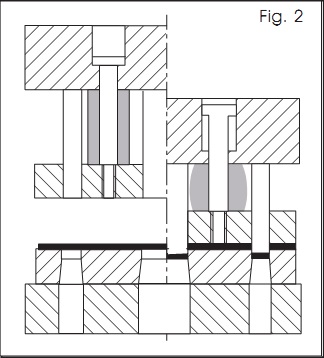

Рисунок 2. – Применение полиуретановых пружин.

Применение полиуретановых пружин как прижимов и съемников.

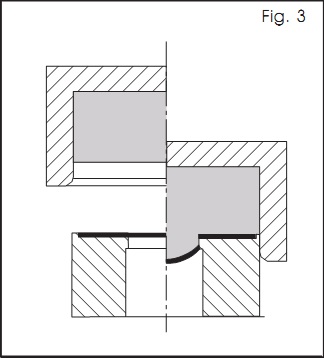

Рисунок 3. – Пробитие отверстий.

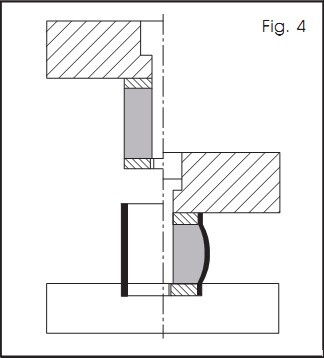

Рисунок 4. – Применение полиуретановых стержней в производстве банок и чашек.

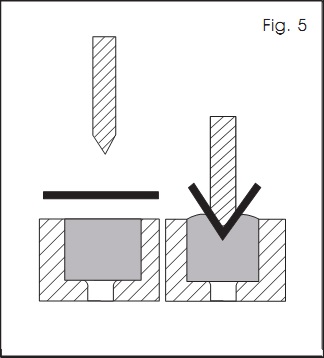

Рисунок 5. - Пример изгиба профиля пластины.

Это особенно целесообразно, когда поверхность листа не может быть повреждена или используется медь, алюминий или нержавеющая сталь.

Рисунок 6. -  Использование пружин совместно на одной оси с металлическими перегородками
