Как подобрать газовую пружину

Раздел посвящен газовым инструментальным пружинам, их классификации по типам и характеристикам. Информация призвана помочь посетителям сайта сориентироваться в большом выборе нашей продукции.

В случае же, если данной информации окажется недостаточно, наши специалисты всегда готовы проконсультировать в вопросе, как выбрать пружину. Также у нас работает онлайн поддержка, где вы получите ответы на Ваши вопросы. Мы всегда рады помочь определиться вам с выбором пружины и подсказать нужную информацию.

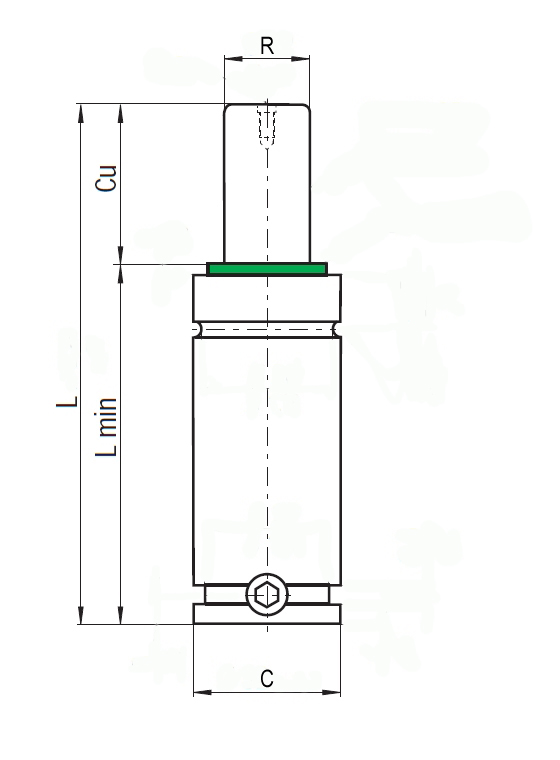

Принятые обозначения: Fₒ – Первоначальное усилие Cu – Ход штока L – Свободная длина Lmin – Длина цилиндра R – Диаметр штока C– Диаметр цилиндра daN (даН) - деканьютон

С помощью этих параметров, можно легко определить какие инструментальные газовые пружины выбрать для выполнения определенных технологических задач.

Подбор инструментальной газовой пружины условно можно разделить на 4 этапа.

1.     Размер инструментальной газовой пружины. Первоначально необходимо определить диаметр и длину в свободном состоянии (без нагрузки) инструментальной газовой пружины, которую Вы собираетесь размещать в своем технологическом оборудовании.

2.     Требуемое усилие.  Учитывая известные геометрические параметры, подбираемой газовой пружины, следует определиться с необходимым первоначальным усилием.

3.     Ход штока. После подбора инструментальной газовой пружины по геометрическим параметрам и усилию необходимо выбрать требуемый ход штока.

4.     Артикул. Подобрав газовую пружину, соответствующую всем необходимым параметрам, необходимо чётко придерживаться сокращений, принятых в каталоге.

Пример подбора.

Требуется инструментальная газовая пружина со следующими параметрами:

1.     Диаметр цилиндра – 95 мм

2.     Свободная длина – 208 мм

3.     Усилие – 4200 даН (daN)

4.     Ход штока – 75 мм

Шаг 1. Открываем каталог инструментальных газовых пружин на странице №10, где указаны все основные параметры необходимые для подбора определенной серии газовых пружин.

Шаг 2. Подбираем диаметр инструментальной газовой пружины (95 мм).

Шаг 3. Подбираем свободную длину (208 мм)

Шаг 4. Подбираем требуемое усилие (4200 даН)

Шаг 5. Подбираем необходимый ход штока (74 мм)

Шаг 6. Подбираем серию. Из пяти инструментальных газовых пружин, соответствующих по всем параметрам, подбираем наиболее подходящую серию.

Шаг 7. Открываем каталог на нужной странице и выписываем артикул для заказа.

Представленные на странице графики позволяют определить максимально возможное рабочее усилие газовой пружины и предполагаемый срок эксплуатации (количество циклов), зависящий от рабочей длинны хода штока

Шаг 8.  Для размещения заказа указываем в запросе количество и артикул.Например: 8 х RV 4200-075 – A
